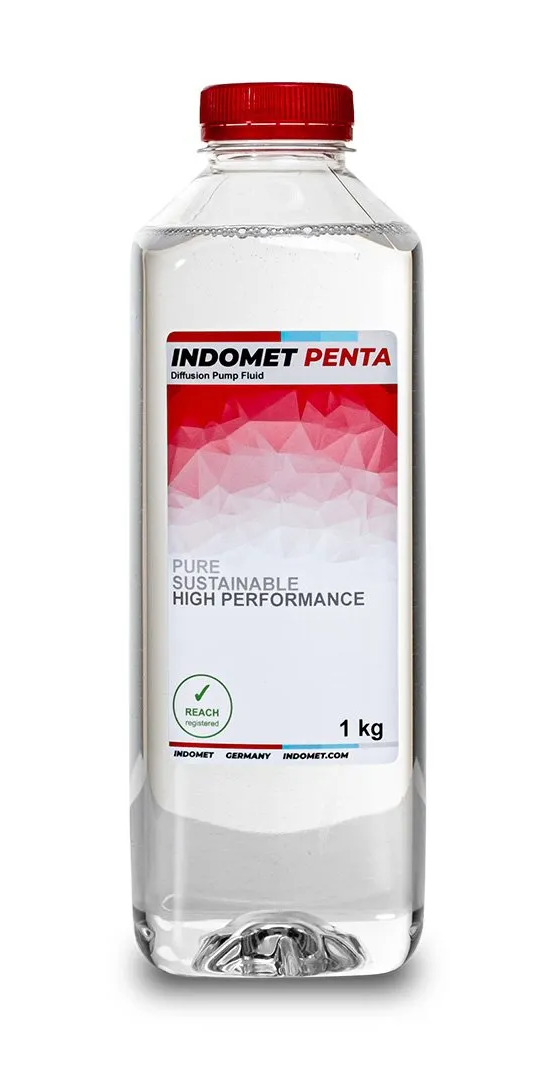

Huile pour pompes de diffusion INDOMET PENTA
Notre produit INDOMET PENTA, est le résultat du perfectionnement des huiles pour pompes à diffusion connues Dow Corning™ DC 705. Grâce à nos 30 ans d’expérience en tant qu’experts de la technique du vide associés à notre savoir-faire dans la chimie des poly(méthylphénylsiloxanes) (PMPS), nous avons pu perfectionner constamment notre huile de silicone et pouvons à ce jour vous proposer la meilleure qualité disponible d’huile pour pompes à diffusion.
INDOMET PENTA, a été développée spécialement pour l’utilisation dans des pompes à diffusion. Notre huile convient à tous les types de pompes à diffusion. Elle est conçue pour une très large plage de pression de vide. La pression de la vapeur et le reflux sont si faibles que l’utilisation de pièges cryogéniques n’est pas nécessaire pour la plupart des applications de vide. Un ultravide jusque dans le domaine de 10E-11 mbar avec des pièges cryogéniques et allant jusqu’à 10E-10 mbar sans pièges cryogéniques est possible.
INDOMET PENTA, est inscrite selon REACH ainsi que conforme à GHS et à OSHA. Pour l’enregistrement REACH, notre huile a été minutieusement testée par des laboratoires leaders. D’excellentes propriétés physiques et chimiques leur ont été attestées et aucun risque pour l’environnement ou la santé n’a été constaté.
Faites également confiance à INDOMET, l’une des marques leaders mondiales d’huiles pour pompes à diffusion haute performance. Premier choix de l’industrie du vide, non seulement pour les utilisateurs finaux, mais aussi pour les fabricants d’installations et de pompes. Nos huiles sont utilisées dans plus de 40 pays. Laissez-vous aussi convaincre par les avantages de nos huiles pour pompes à diffusion !
Caractéristiques
- Fluide moteur à masse moléculaire élevée pour pompes à diffusion
- Pureté maximale – clair comme du cristal et inodore
- Convient à tous les types de pompes à diffusion
- Remplace chaque huile minérale et de silicone
- Pressions finales extrêmement faibles
- Pression limite d’amorçage élevée
- Capacité d’aspiration élevée
- Reflux d’huile extrêmement faible
- Chimiquement inerte, résistance à l’oxydation
- Inoffensif pour la santé, l’environnement et le transport
- Coûts d’exploitation extrêmement faibles
INDOMET PENTA
| Matériau/Chimie : | phényl-méthyl-siloxanes |
| Poids moléculaire : | 546 |
| Densité (25 °C) : | 1.10 g/cm³ |
| Pression finale : | < 10E-10 mbar |
| Point de congélation : | -15°C |
| Point d’ébullition : | 245°C (0,67 mbar) |
Notre premier choix
NDOMET PENTA, le premier choix pour toutes les pompes à diffusion et les applications de vide poussé.
En raison des constituants de haut niveau sur la chaîne de siloxane, la molécule de phényl-méthyl-siloxane a une masse supérieure d’env. 12,8 %. Celle-ci a pour effet une température d’évaporation un peu plus élevée, donc une énergie de choc plus élevée dans le jet de vapeur de la pompe. Cela entraîne une amélioration de la capacité d’aspiration, de la pression finale et de la pression limite d’amorçage.
INDOMET PENTA a une pureté d’env. 98 % et contient uniquement un constituant qui a un effet sur le vide. Toutes les impuretés et les composants non efficaces ont été extraits.
INDOMET
PENTA >>> la plus grande qualité à un prix équitable
Coûts d’exploitation
Les huiles de qualité supérieure comme notre
INDOMET
PENTA
sont toujours avantageuses et garantissent une excellente performance de vide. Les meilleures pressions finales et la meilleure pression limite d’amorçage sont garanties, de même que l’absence de reflux dans la chambre de traitement.
Grâce à nos 30 ans d’expérience dans la technique du vide poussé, nous savons ce qui est important. C’est pourquoi nous misons sur la grande qualité de nos produits. Vous devriez également choisir nos produits de qualité, étant donné que les coûts générés par l’huile sont négligeables dans le total des coûts d’exploitation. Simultanément, nous travaillons continuellement à des programmes de réduction des coûts et sommes fiers de pouvoir vous proposer des produits haut de gamme avec un bon rapport qualité/prix.
Nous vous garantissons la plus grande qualité à un prix équitable.
INDOMET
PENTA
>>> pureté maximale – claires comme du cristal et inodores
Qualité
Obtenir facilement du vide de manière fiable est décisif pour des applications de vide poussé exigeantes. Le fluide moteur utilisé est en particulier essentiel pour les pompes à diffusion à vide poussé. La fabrication de notre produit INDOMET PENTA commence par un contrôle de qualité sévère des produits de base. Nos processus de fabrication en plusieurs étapes sont soumis à un audit continu qui garantit une extrême pureté de nos produits.
Physique du vide

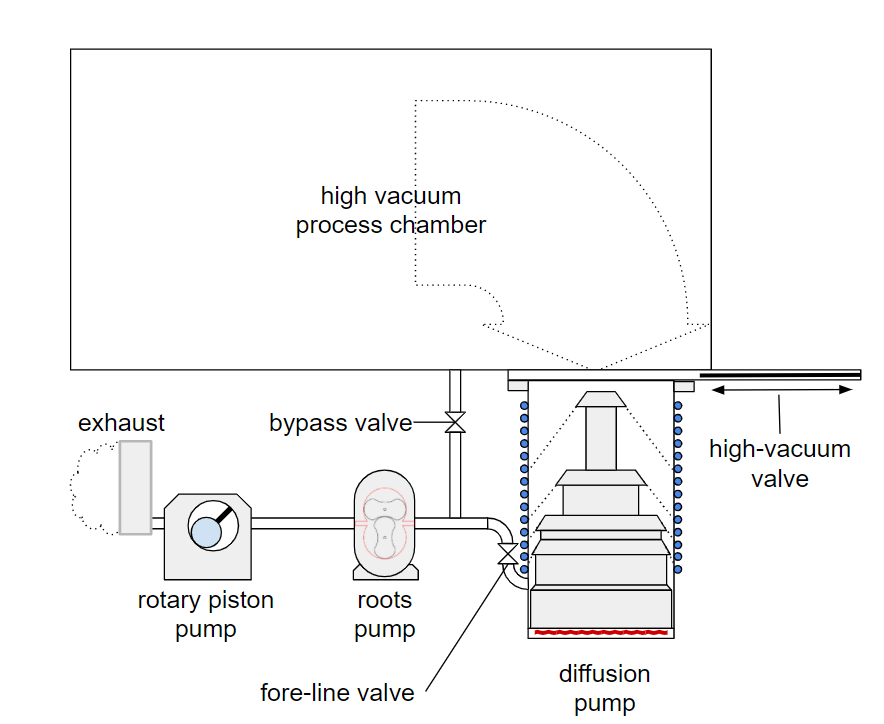

Système de vide poussé
Les processus de vide ont lieu dans une plage de pression de 10E-2 à 10E-3 mbar. Avant que le processus ne puisse commencer, toutes les substances susceptibles de contaminer le processus doivent être évacuées par pompage. Pour ce faire, la chambre à vide est pompée jusqu’à une pression de vide de 10E-4 à 10E-9 mbar. Ce n’est qu’alors que des gaz de processus sont introduits et que la pression du processus est réglée.
L’unité de pompe à vide d’un système de vide poussé est composée d’un système de pompe à plusieurs étages. Les pompes mécaniques génèrent un vide préliminaire. Lorsque le vide préliminaire est suffisant, la pompe à diffusion peut être mise en marche.
Les pompes à diffusion sont souvent utilisées lorsque des puissances d’aspiration élevées sont nécessaires. Les pompes à diffusion sont moins onéreuses à l’achat que des pompe à vide poussé comparables. Cependant, les coûts d’exploitation des pompes à diffusion sont nettement plus élevés. L’huile pour pompes à diffusion doit continuellement être chauffée puis à nouveau refroidie. Toute l’énergie est complètement évacuée avec l’eau de refroidissement.
INDOMET PENTA >>> convient pour toutes les pompes à diffusion

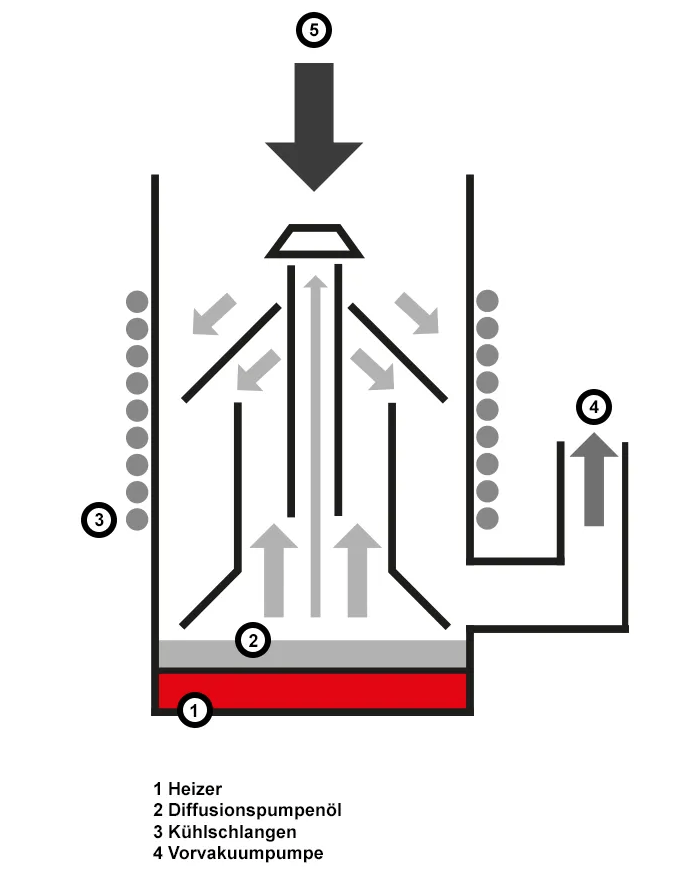

Pompe à diffusion/Pompe à jet de vapeur
Les pompes à diffusion font partie des pompes à vide poussé. Elles sont composées d’un corps de pompe cylindrique refroidi à l’eau et, à l’intérieur, d’un système de tuyères à plusieurs étages. La chambre d’ébullition avec le fluide moteur se trouve dans le bas du corps de pompe. Les éléments chauffants électriques se trouvent sous le fond.
Les pompes ont besoin d’un vide préliminaire qui est généré avec des pompes à vide préliminaire.
À une pression de vide préliminaire < 0,7 x 10E-1 mbar, l’huile s’évapore. La vapeur passe à travers les tubes d’ascension de vapeur dans le système de tuyères et sort des tuyères annulaires à une vitesse supersonique. Le jet de vapeur s’étend en forme de parapluie jusqu’à la paroi du carter. Sur la paroi refroidie, la vapeur se condense immédiatement et coule le long de la paroi pour revenir dans la chambre d’ébullition. Les gaz issus du récipient sont saisis et entraînés par le jet de vapeur, comprimés par le système de tuyères à plusieurs étages, puis pompés par la pompe à vide préliminaire.
INDOMET PENTA >>> remplace toutes les huiles minérales et de silicone
Fluide moteur
Ces dernières années, les huiles de silicone se sont imposées comme fluide moteur favori. INDOMET PENTA et INDOMET TETRA sont fabriquées à base de phényl-méthyl-siloxanes et ont des structures à masse moléculaire élevée. Vous obtenez des pressions de vapeur et de vide final très faibles. Les pressions finales et les pressions de vapeur se situent entre 10E−7 mbar et atteignent la plage d’ultravide de 10E-11 mbar. Nos huiles sont chimiquement inertes et résistent très bien à l’oxydation. Même en cas de chutes du vide, ces fluides moteur ne s’oxydent pas et restent utilisables.
Le polyaryléther et le perfluoropolyéther (PFPE) sont des fluides moteur spéciaux pour des applications très exigeantes. Ils peuvent atteindre un ultravide allant jusque dans les plages de 10E-11 mbar et ont donc une stabilité chimique extrême. Il y a sur le marché une multitude de produits pour un nombre d’applications relativement réduit. Ces fluides doivent être sélectionnés avec beaucoup de soin pour satisfaire aux exigences du type d’installation et de l’application du processus. Comme on pouvait s’y attendre, ces fluides coûtent très cher.
Les huiles minérales (hydrocarbures) sont moins fréquemment utilisées, car elles ont des inconvénients considérables.
La plupart du temps, la pression de la vapeur est moins bonne et, de ce fait, elles n’atteignent pas des pressions finales aussi bonnes que les huiles de silicone. En raison de leur résistance peu satisfaisante à l’oxydation, les huiles minérales vieillissent beaucoup plus vite et doivent être remplacées plus souvent. Par ailleurs, elles présentent des risques considérables de chutes de pression. L’huile peut alors se décomposer par oxydation et par hydrolyse et former des composants nocifs pour la santé. Dans le pire des cas, une explosion peut également se produire dans la pompe.
INDOMET
PENTA
>>> pression limite d’amorçage extrêmement élevée
Pression limite d’amorçage
La pression préliminaire critique est la pression la plus élevée tolérée par une pompe arrière. Si la pression est supérieure à la pression préliminaire critique, la pompe peut s’arrêter. La pression préliminaire critique dépend de la construction de la pompe, de la puissance des appareils chauffants et de l’huile pour pompe à diffusion utilisée dans la pompe à diffusion.
INDOMET
PENTA
>>> Garantie de capacité d’aspiration très élevée
Capacité d’aspiration/Puissance d’aspiration
La capacité d’aspiration est le volume qui s’écoule à travers l’orifice d’aspiration d’une pompe pendant une période donnée. Les pompes à diffusion sont disponibles dans toutes les tailles, avec une capacité d’aspiration de quelques litres par seconde à plus de 50 000 litres par seconde.
La puissance d’aspiration est le débit de masse dans l’orifice d’aspiration d’une pompe. La puissance d’aspiration est très importante et ne doit pas être confondue avec la capacité d’aspiration. La puissance d’aspiration est importante pour la conception des pompes à vide préliminaire.
INDOMET
PENTA
>>> faible pression de vapeur = pression finale la plus faible

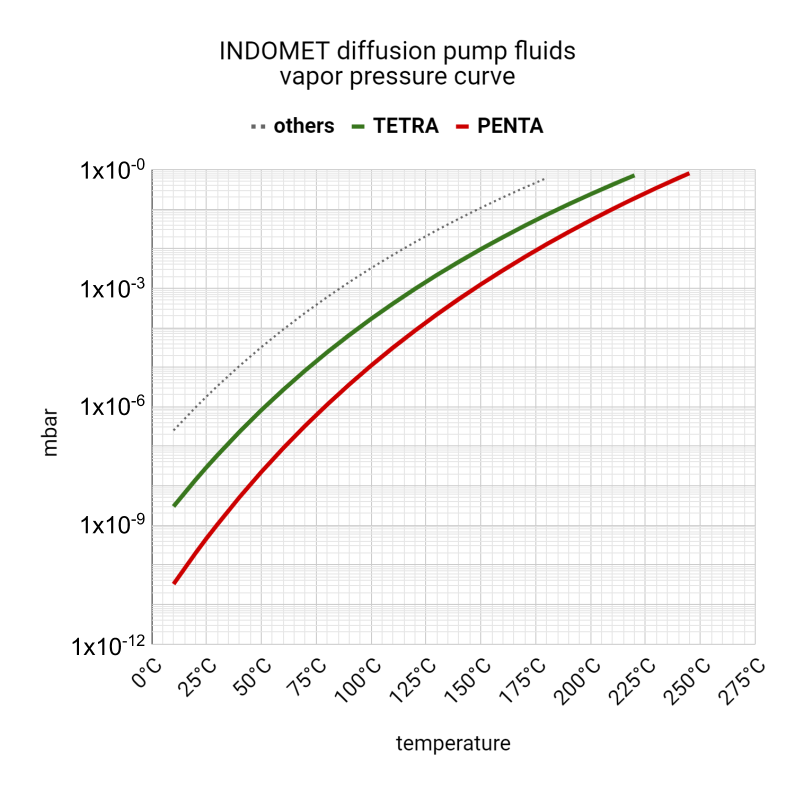

Pression finale/Pression de vapeur
La pression finale est la pression la plus faible pouvant être obtenue dans un système de vide. Cette pression dépend de nombreux paramètres. De la propreté et de l’étanchéité du système de vide, de la diffusion superficielle du gaz, de la capacité d’aspiration de la pompe et de la pression de vapeur du fluide moteur utilisé dans la pompe à diffusion. Il n’est pas possible d’atteindre une bonne pression de vide finale si la pression de la vapeur du fluide moteur est insuffisante.
La pression de la vapeur est la pression sur un fluide dans un système fermé à une température définie (équilibre thermodynamique). Dans un liquide, à une température > 0° K, les particules cherchent à quitter l’union liquide.
INDOMET
PENTA
>>> reflux d’huile extrêmement faible
Reflux d’huile
Des baffles à chapeau (cold cap) et/ou des chicanes (baffles) empêchent un reflux d’huile dans les récipients. Les pièges à vapeur sont composés de plaques déflectrices refroidies qui empêchent le passage direct de molécules d’huile. Pour augmenter la différence de température, de l’azote liquide (< 77° K) est également utilisé pour le refroidissement.
INDOMET
PENTA
>>> inoffensif pour la santé, l’environnement et le transport
Enregistrées selon REACH et conformes à GHS, à OSHA et à CLP.
Des produits chimiques industriels comme les huiles pour pompes à diffusion ne peuvent plus être fabriqués ou importés en UE que si la substance chimique correspondante est enregistrée et testée auprès de l’Agence européenne des produits chimiques en fonction de sa quantité. INDOMET PENTA est enregistrée selon REACH et conforme à GHS, à CLP et à OSHA. De nombreuses entreprises importent des huiles de silicone d’autres pays hors UE sans qu’elles ne soient enregistrées. Les acheteurs commettent un délit, souvent sans le savoir.
Pour l’enregistrement REACH, toutes nos huiles de silicone ont été analysées par des laboratoires leaders. D’excellentes propriétés physiques et chimiques ont été confirmées et aucun risque pour l’environnement et la santé n’a été constaté. Contrairement à de nombreuses huiles de moindre qualité commercialisées, nous pouvons garantir que nos produits sont fiables, sûrs et de bonne qualité constante.
INDOMET est le seul fournisseur sur le marché européen à vous offrir une véritable sécurité, également sur le plan juridique. Nos enregistrements vous permettent d’acheter ces produits haut de gamme sur le marché européen dans le respect des contraintes juridiques.
REACH est un règlement de l’Union européenne (en vigueur depuis juin 2007). Il a été adopté pour améliorer la protection de la santé humaine et de l’environnement face aux risques potentiels que représentent les produits chimiques (REACH = Registration, Evaluation, Authorization and Restriction of Chemicals – Enregistrement, évaluation, autorisation et restriction des substances chimiques). En Europe, le règlement CLP (relatif à la classification, à l’étiquetage et à l’emballage des substances et des mélanges) a été aligné sur le GHS (Global Harmonized System of Classification, Labelling and Packing of Chemicals – système général harmonisé de classification et d’étiquetage des produits chimiques). Il y a également des liens avec la législation REACH.
Aux USA, la Hazard Communication Standard (HCS) a également été alignée sur la GHS. Il y a également des liens avec la législation OSHA.
